Für ein besseres Verständnis

Fachbegriffe

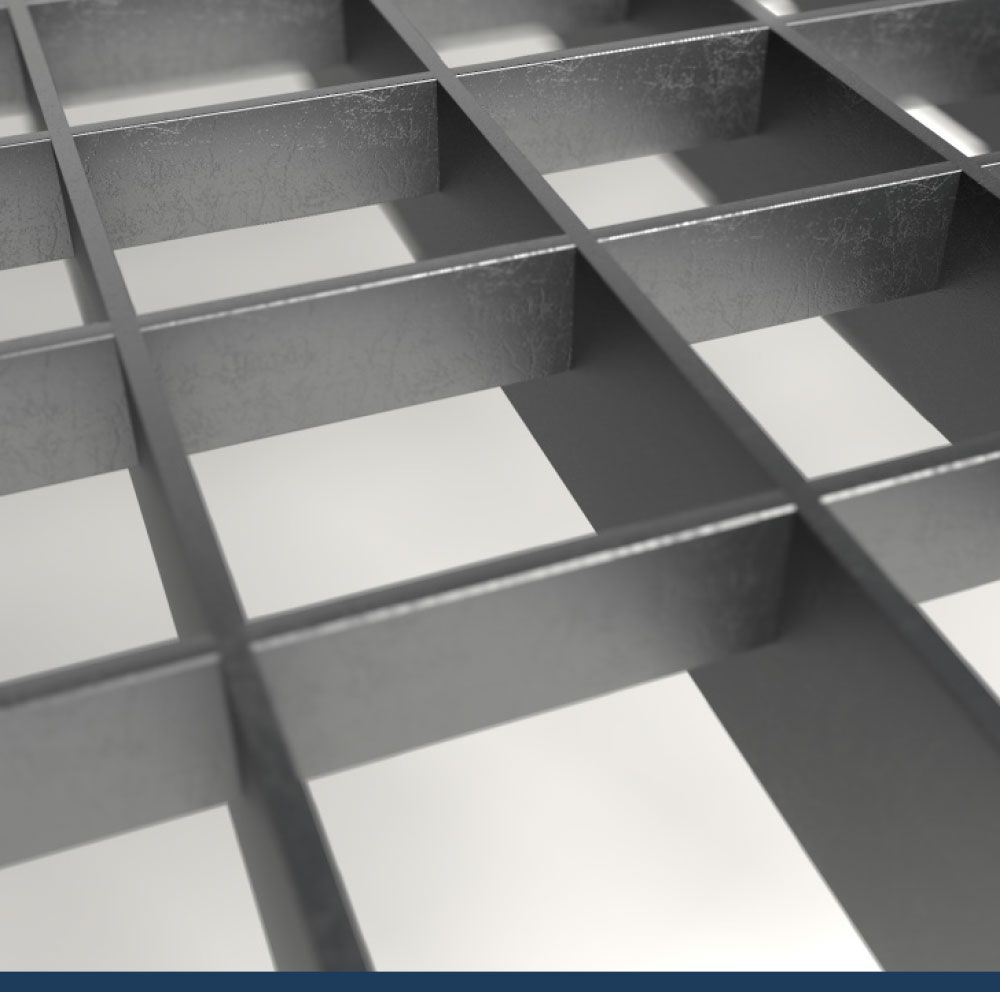

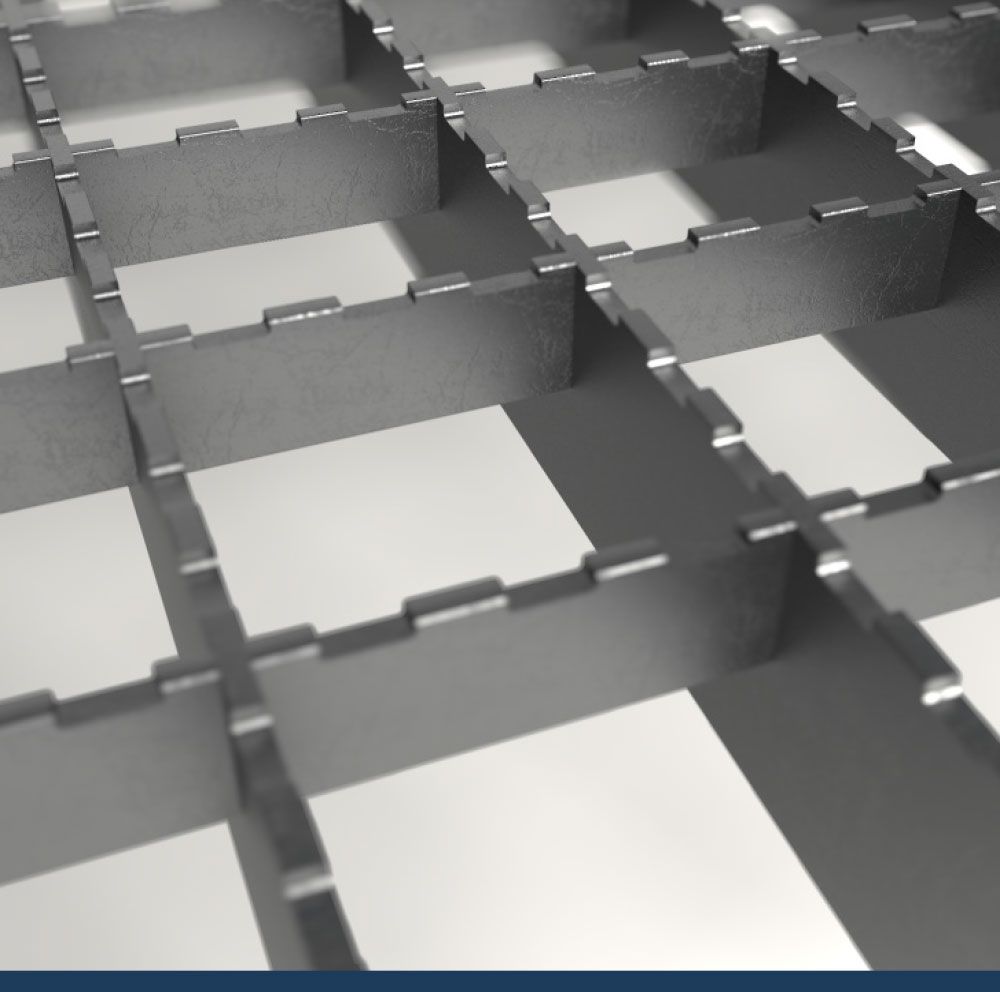

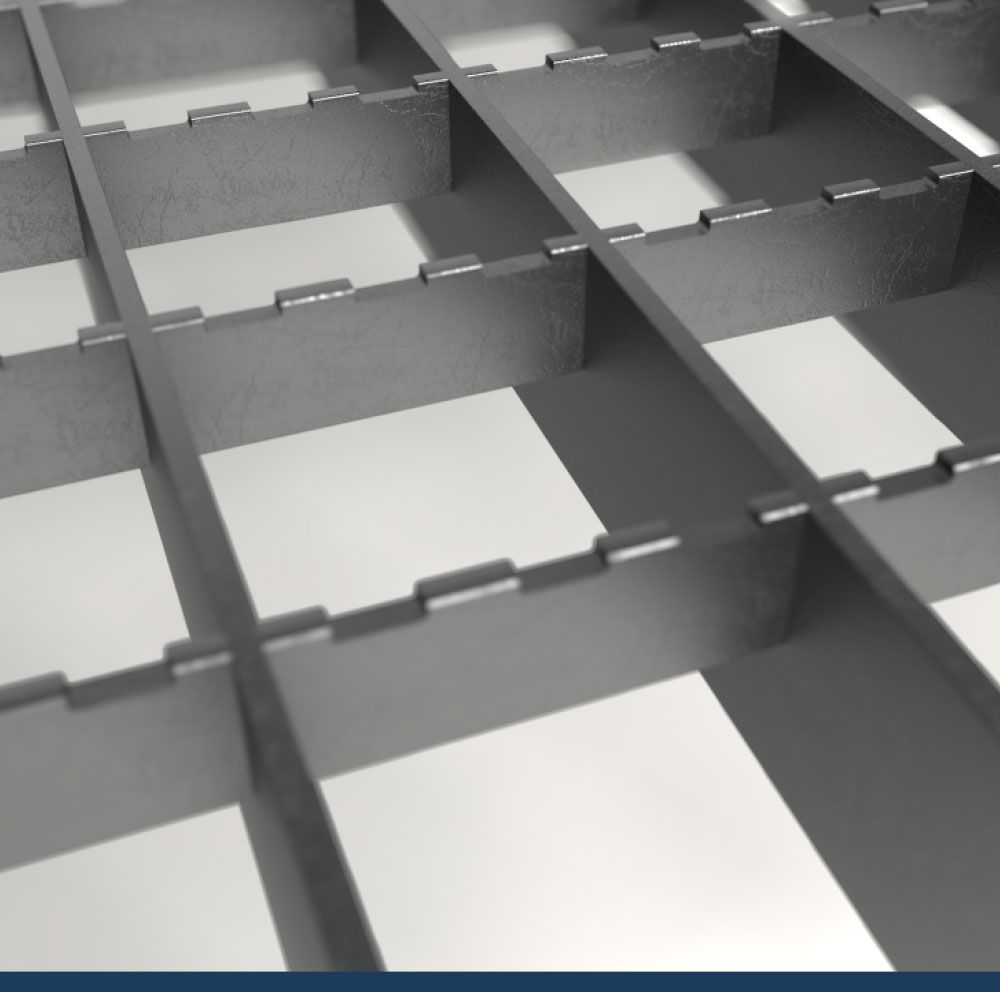

Maschenteilung / Maschenweite

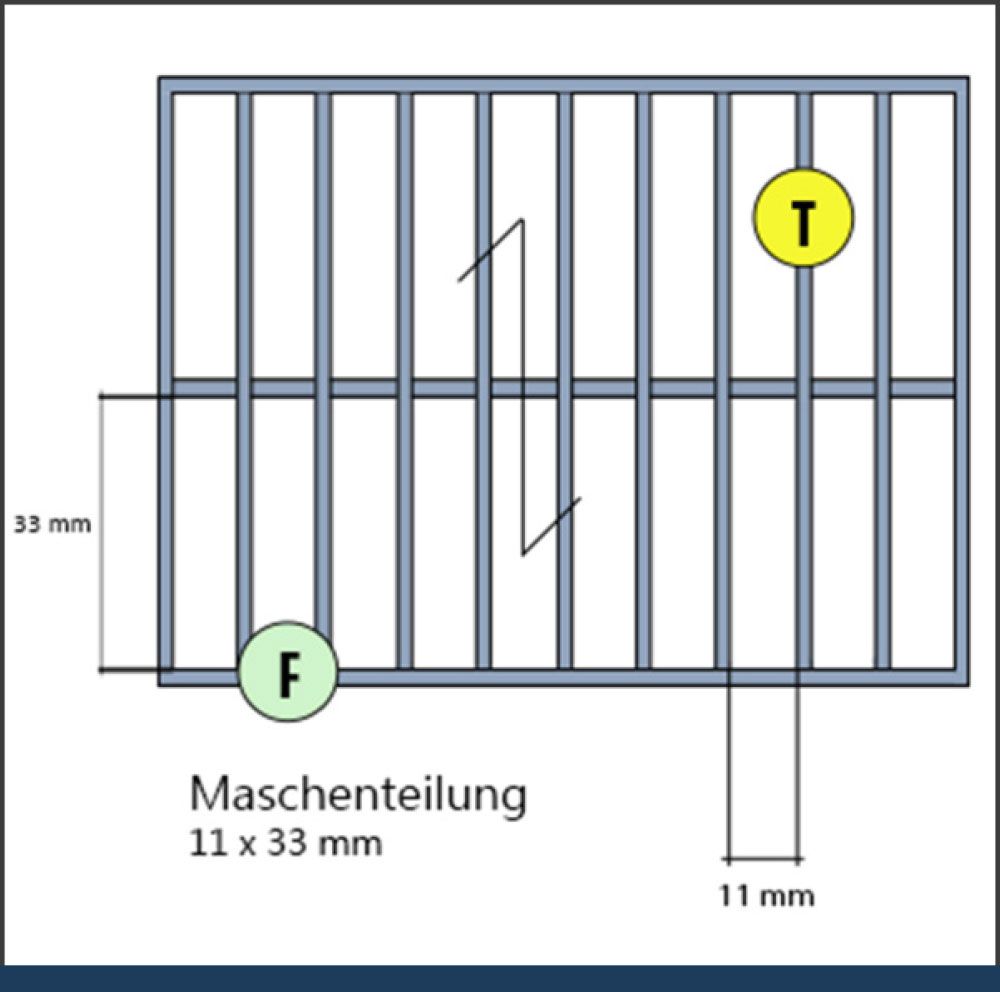

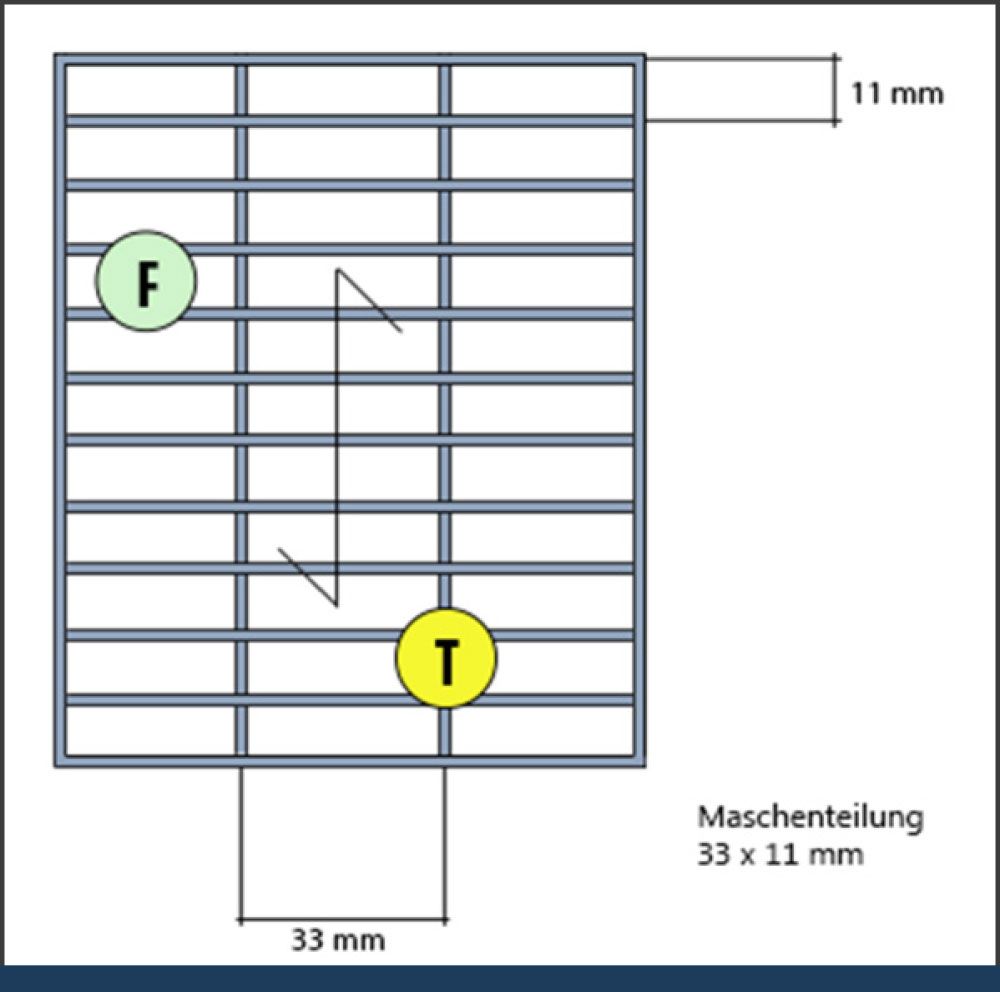

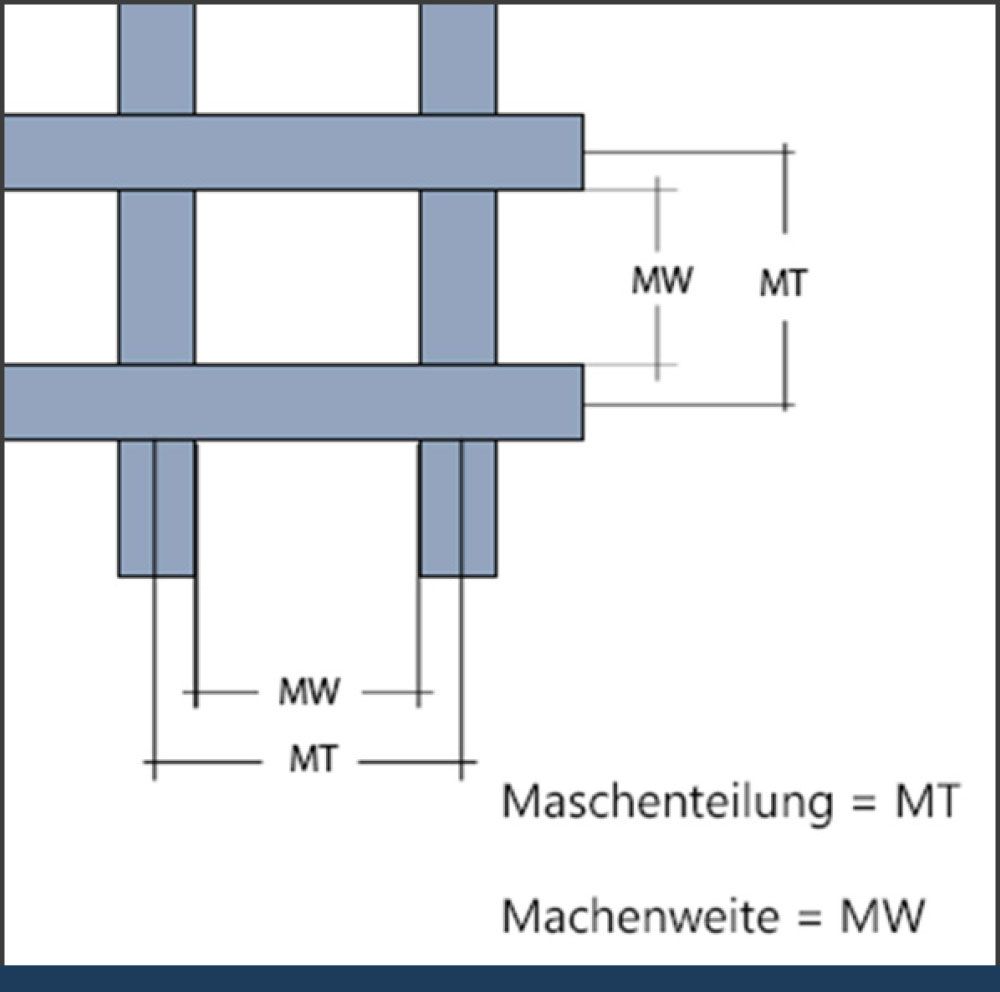

Unter dem Begriff Maschenteilung versteht man das Achsmaß jeweils von der Mitte des Trag-stabs bis zur Mitte des nächsten Tragstabs. Für die Füllstabteilung gilt analog Mitte Füllstab bis zur Mitte des nächsten Füllstabs.

Bei der Masche gibt das erste Maß immer die Teilung der Tragstäbe (T), das zweite Maß die Teilung der Füllstäbe (F) an.

Randeinfassung

In der Regel werden alle Gitterroste rundum mit einer Einfassung versehen, die der Tragstabhöhe entspricht.

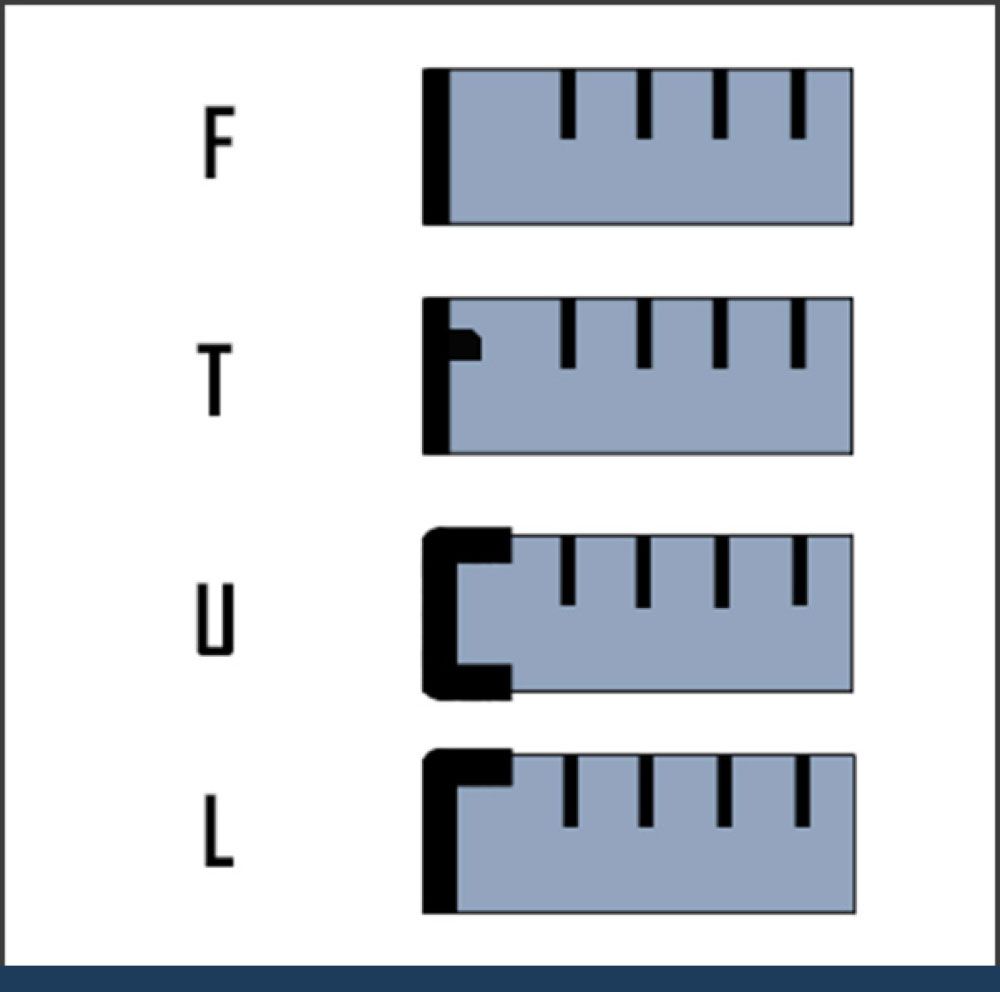

F = Einfassung mit Flacheisen
T = Einfassung mit T — Profil
U = Einfassung mit U- Profil
L = Einfassung mit L — Profil

Gitterrostauflage

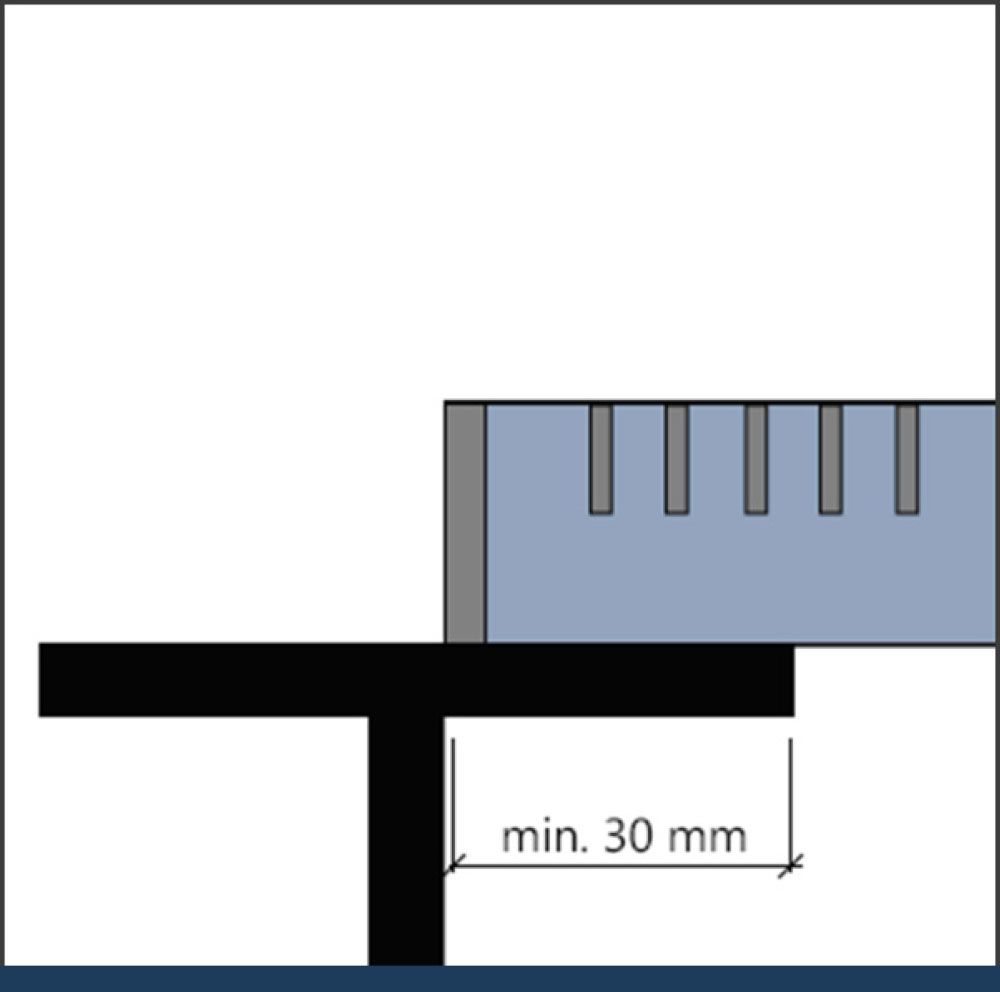

Die Auflage sollte der Tragstabhöhe entsprechen, mindestens aber 30 mm betragen.

Stützweite

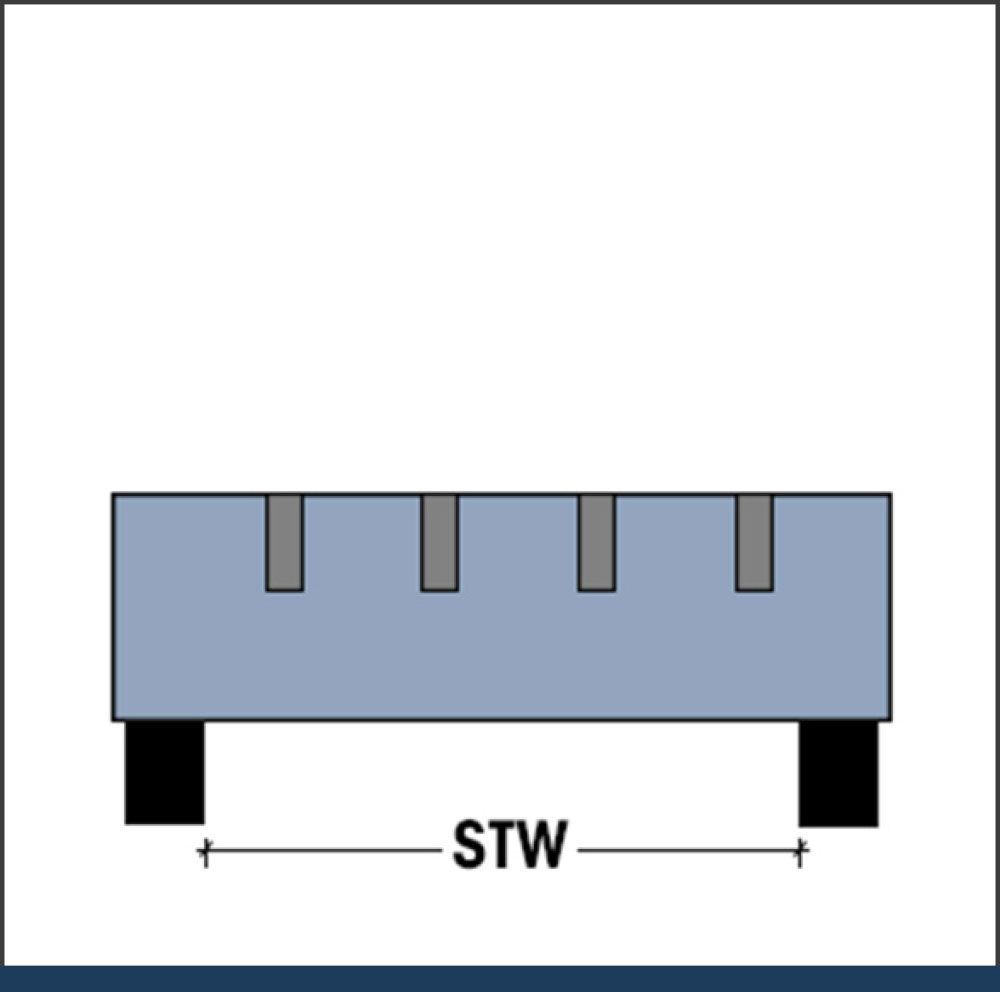

Unter der Stützweite versteht man das lichte Maß, dass der Gitterrost in der Tragstabrichtung frei überspannt.

Aufstelzung

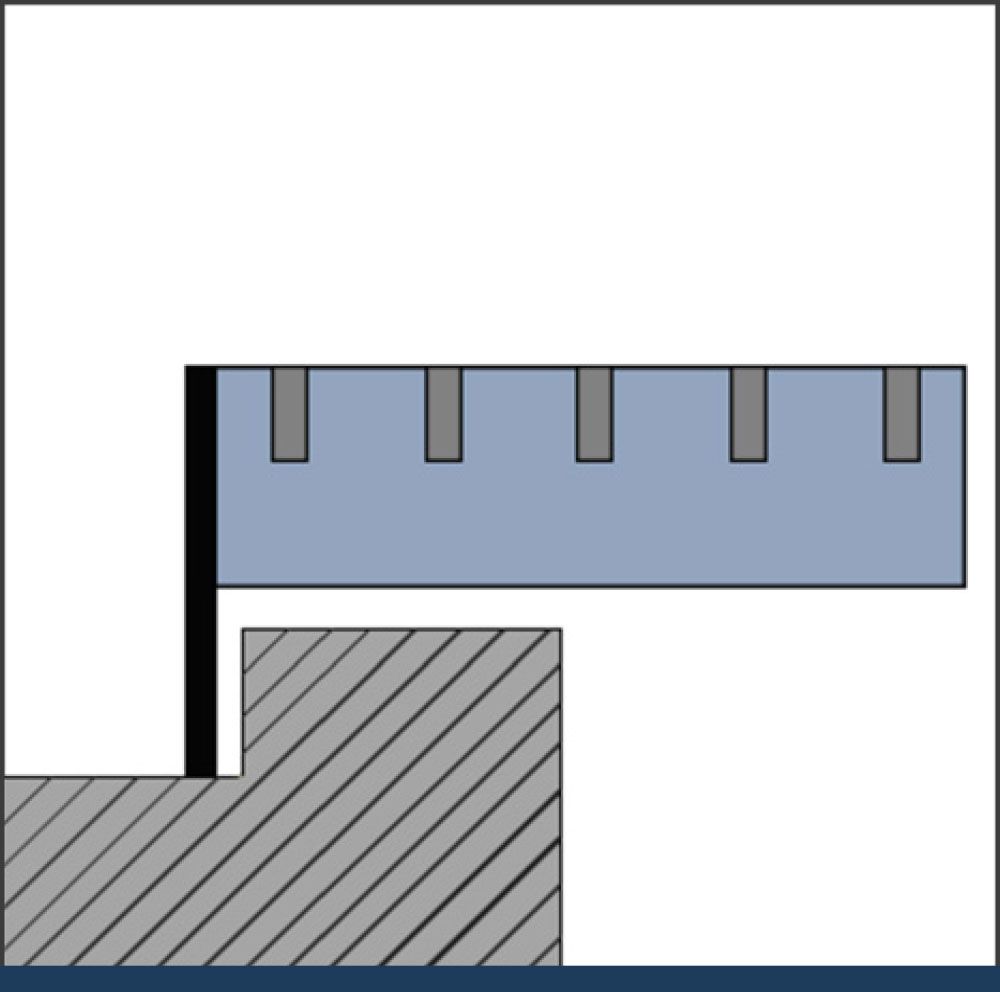

Bei einer Aufstelzung werden die Einfassungen in Füllstabrichtung so gewählt, dass sie nach unten überstehen.

Ausklinkung

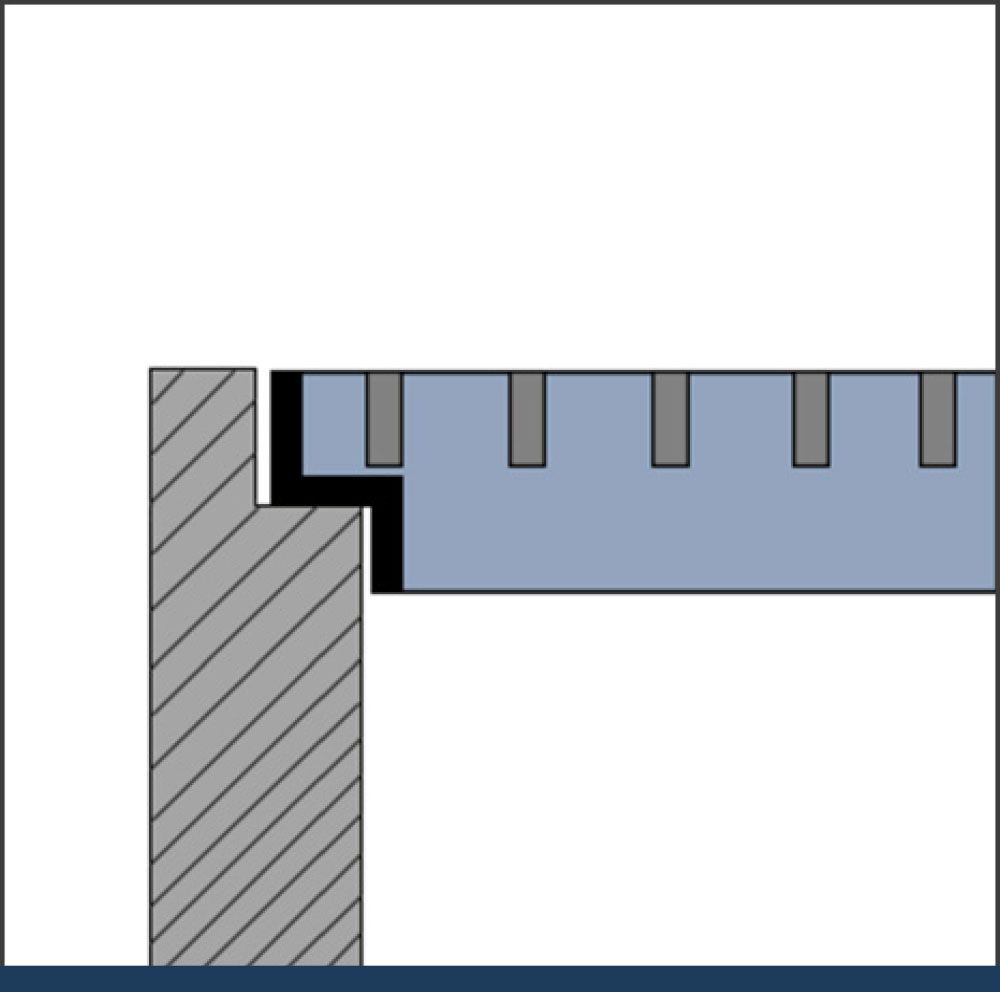

Ausklinkungen dienen dem Höhenausgleich zwischen der Oberkante des eingesetzten Gitterrostes und der Auflagekante der Unterkonstruktion.

Fußleiste

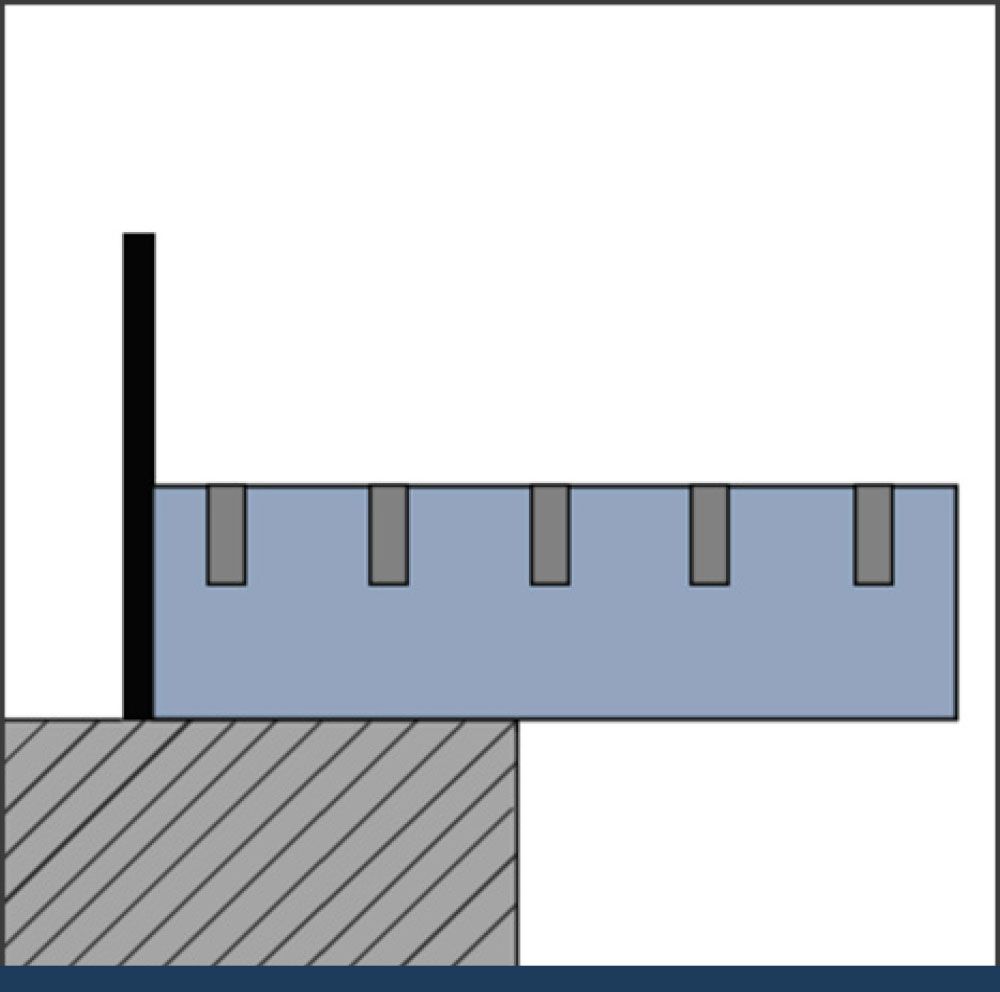

Hier werden die Gitterroste mit einer erhöhten Randeinfassung versehen.

Winkelkragen

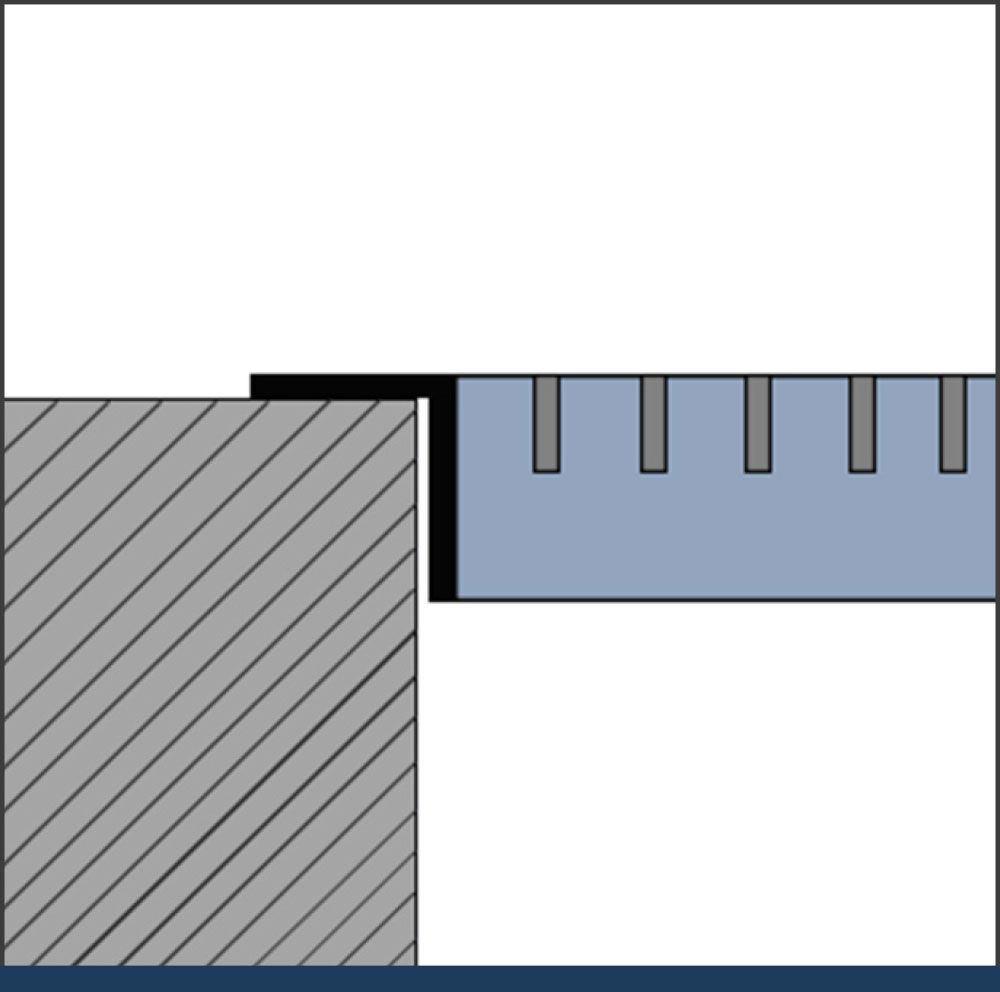

Gitterroste werden in Füllstabrichtung mit einem Winkeleisen eingefasst um die Roste einhängen zu können.

Z‑Profil

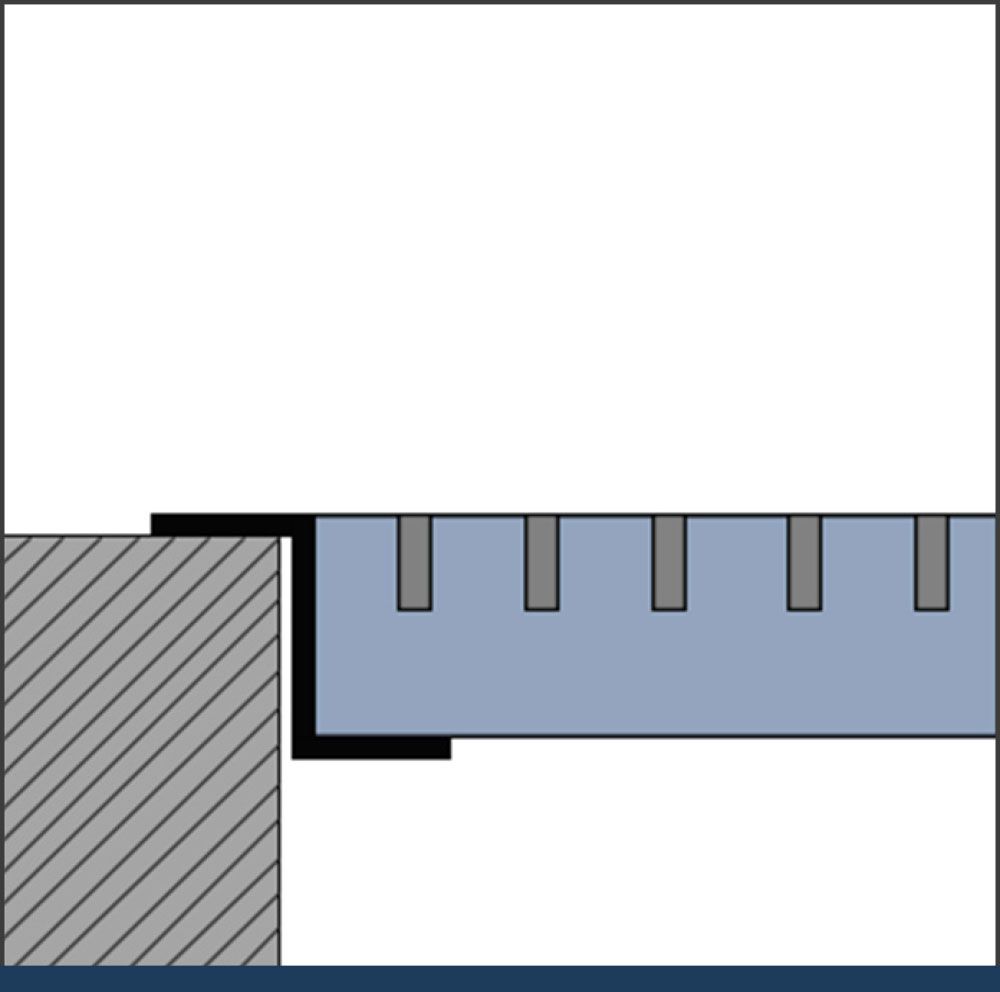

Gitterroste werden in Füllstabrichtung mit einem Z‑Profil eingefasst um die Roste einhängen zu können.

Flächenberechnung

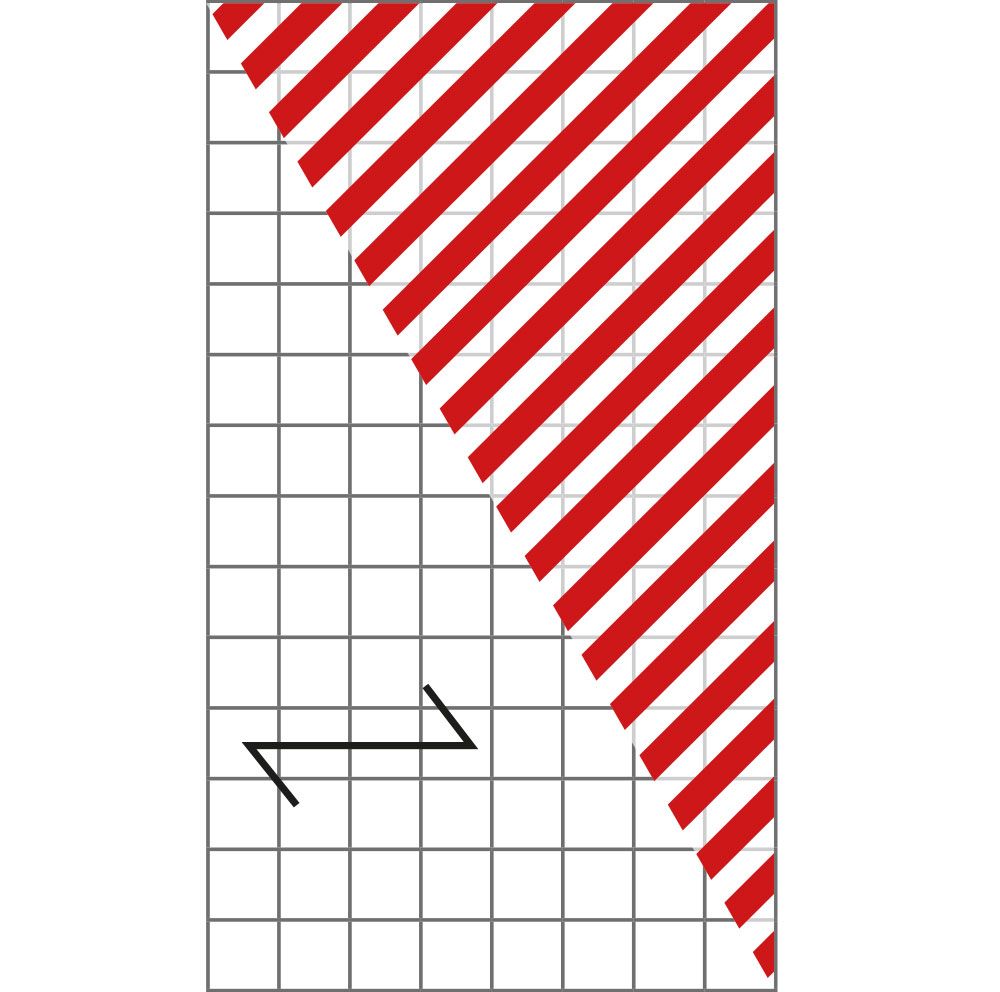

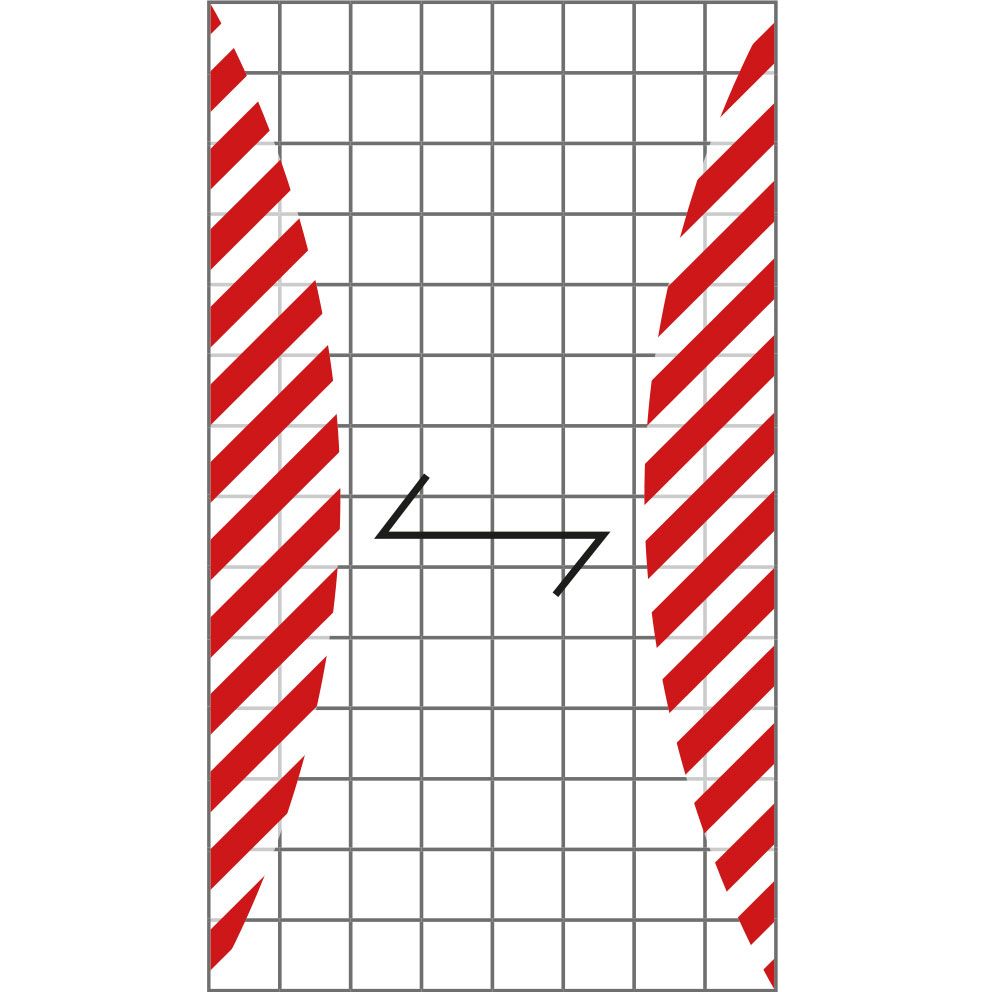

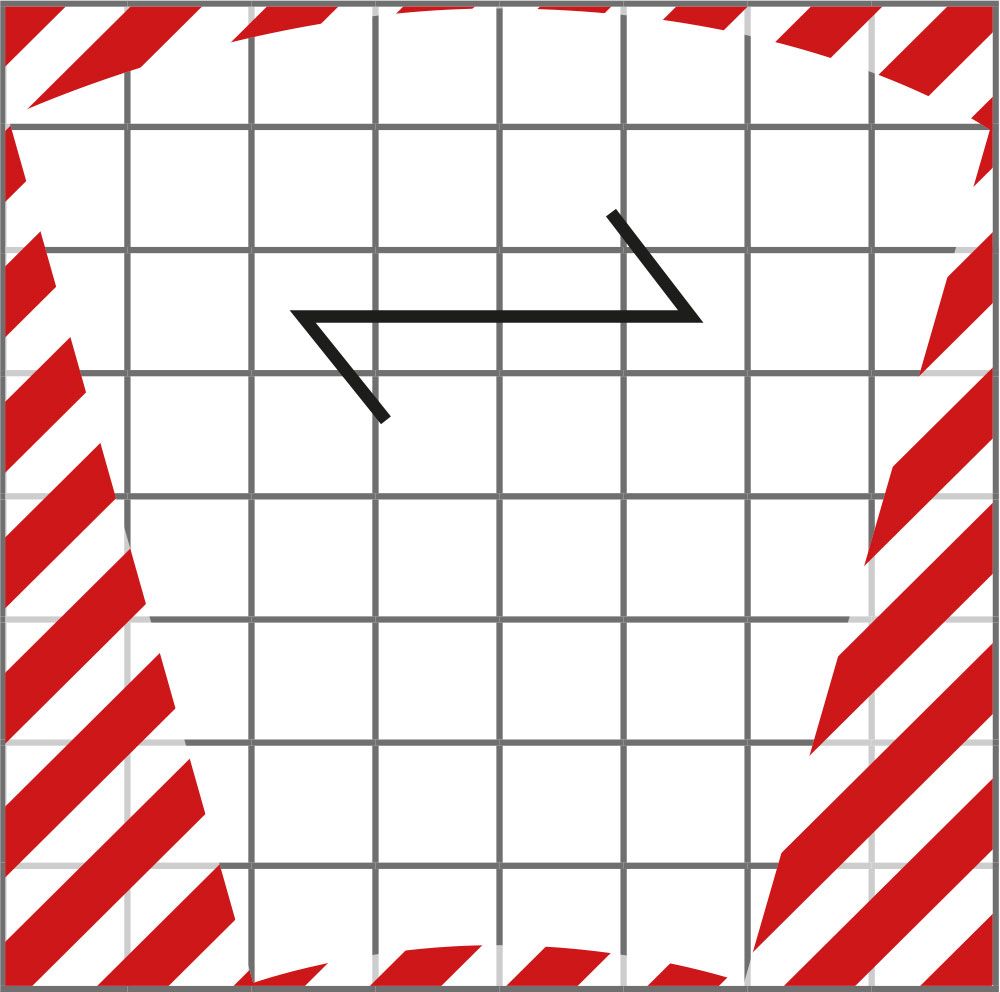

Bei nicht rechteckigen Sonderformen von Gitterrosten wird als Fläche das kleinste Viereck zugrunde gelegt, aus dem die Sonderform geschnitten werden kann.
